Demontage complet du Oukitel K6000

Mais qu’y a t’il dans les entrailles du Oukitel K6000, comment changer la vitre, le haut parleur ou la batterie ?

Oukitel k6000

Oukitel-K6000

Specifications Oukitel K6000:

Display: 5.5″ IPS LCD display, 2.5D craftsmanship, Corning Gorilla Glass 3
Resolution: 1080*720, 320 ppi
Network: GSM 850MHz/900MHz/1800MHz/1900MHz
W-CDMA 900 MHz/2100MHz
LTE 800 MHz/1800MHz/2100MHz/2600MHz
Chipset: 64bit MediaTek MT6735P
Memory: 2GB + 16GB 64GB microSD slot
Camera: 8MP + 13MP Dual color LED flash light
Battery: Li-Polymer 6000mAh 9V/2A fast charging
OS: Android 5.1
Sensors: Direction, E-compass, G-Sensor, Light, Proximity, Pressure, Linear Acceleration.

Demontage oukitel K6000

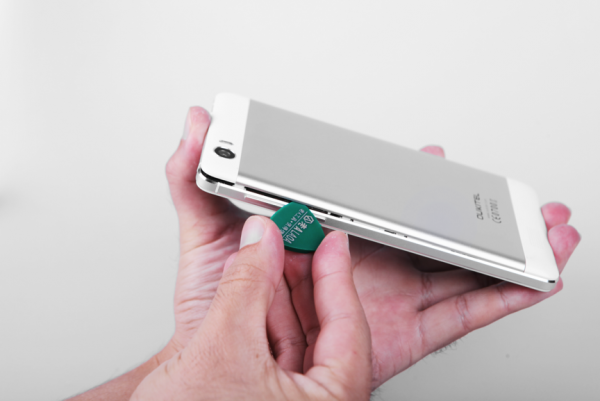

* L’ensemble du capot arrière est difficile à ouvrir car il y a peu d’espace entre le couvercle métallique et le bord de coupe en métal. Il faudra un outil spécifique
* Cependant, nous avons du ouvrir le capot de la carte secondaire puis ouvrir le couvercle arrière.

Back Ouiktel K6000

* Le panneau métallique arrière est collé hermétiquement sur la structure en plastique, et une fois qu’il a été décollé, il ne peut pas être collé à nouveau.
* L’autocollant noir est le film de refroidissement en graphite, et la vignette ci-dessous est l’éponge antistatique.
Back Ouiktel K6000
* Avec le panneau arrière enlevé, en dessous, on trouve la caméra de 13 mégapixels et double flash LED. L’antenne wifi est juste à côté de la caméra.

Demonter oukitel K6000
* Nous avons accès à la carte secondaire, le moteur de vibration est situé en bas à gauche. Le Micro du téléphone est à côté du moteur. Le port micro-USB est soudé au milieu.
Outils oukitel K6000
* Enfin, nous voyons la batterie massive de 6000mAh Li-Polymer. Il est indiqué une tension standard de 3.85V
6000mAh / 23.1Wh: 4,4V. Les sigles de certifications sont bien présents.
Changer batterie oukitel K6000
* Pour info: la batterie lithium-polymère a une meilleur durée de vie qu’une batterie au lithium-ion, elle est plus légère et plus sûre, mais un peu plus chère.

Chassis oukitel K6000
* Il y a 8 vis sur le capot, après ouverture nous pouvons voir la carte mère.
* La batterie ne peut pas être retirée pour le moment, nous devons la débrancher de la carte mère en premier.
Slot sim oukitel K6000

* Avant de prendre la carte mère, nous avons besoin de retirer le slot sim.
* Demonter le cadre CNC en premier, et mettre la carte mère à l’arrière.
* Les cadres sont fixés sur le corps avec 11 vis.
Capture d’écran 2016-02-17 à 10.06.52

* Décoller l’étiquette de protection sur la carte mère, nous voyons un PCB qui relie la batterie et la carte mère.
Capture d’écran 2016-02-17 à 10.07.01

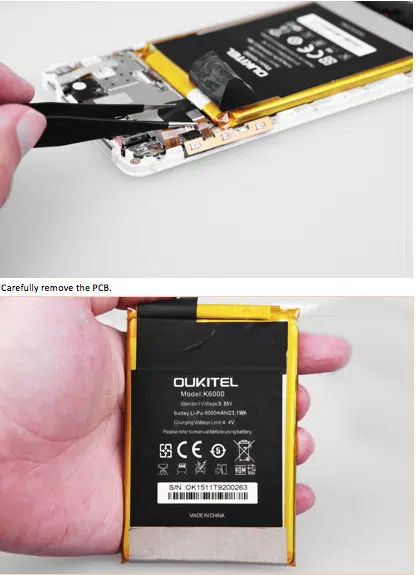

* Retirez délicatement le PCB.
Capture d’écran 2016-02-17 à 10.07.09

* La batterie est sortie, elle est assez grande et épaisse, elle occupe la majeure partie de l’espace du téléphone.
Oukitel_K6000

* elle est encore plus grande que l’écran de l’iPhone 5S
Carte mere oukitel K6000

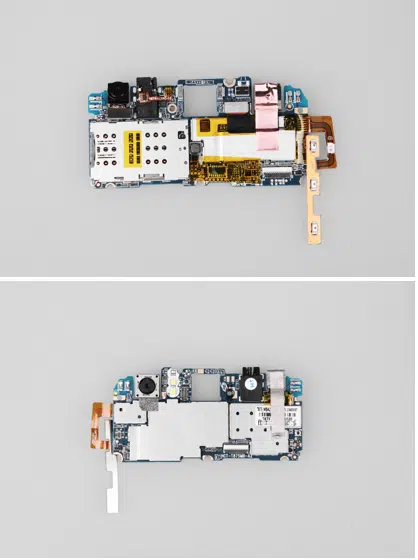

* Les puces sont sous la protection de métal, tous les circuits exposés sont couverts avec du ruban isolant.

Capture d’écran 2016-02-17 à 10.07.45

* Les housses de protection sont soudées sur la carte mère. Nous ne voulons pas rompre le SoC, alors prenez les caméras
Capture d’écran 2016-02-17 à 10.07.53

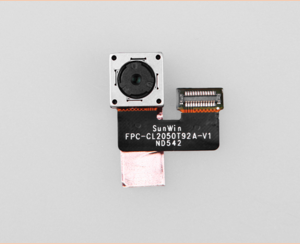

* Après avoir retiré l’appareil photo principal, nous pouvons voir le SunWin, il est un capteur d’image OV8858 (interpolée).
Capture d’écran 2016-02-17 à 10.08.02

* Il y a 10 vis de fixation de la carte mère. nous trouvons également l’éponge antistatique.
tools oukitel K6000

* La chambre acoustique est localisée à l’intérieur de la pièce noire sur le dessus de la carte secondaire. Sur la gauche, il y a le moteur de vibration et micro du téléphone, au milieu, il y a l’interface micro-USB.
Voila votre appareil bien démonté, il ne restera plus qu’à le remonter lol
